如何確保最佳質量的電纜？

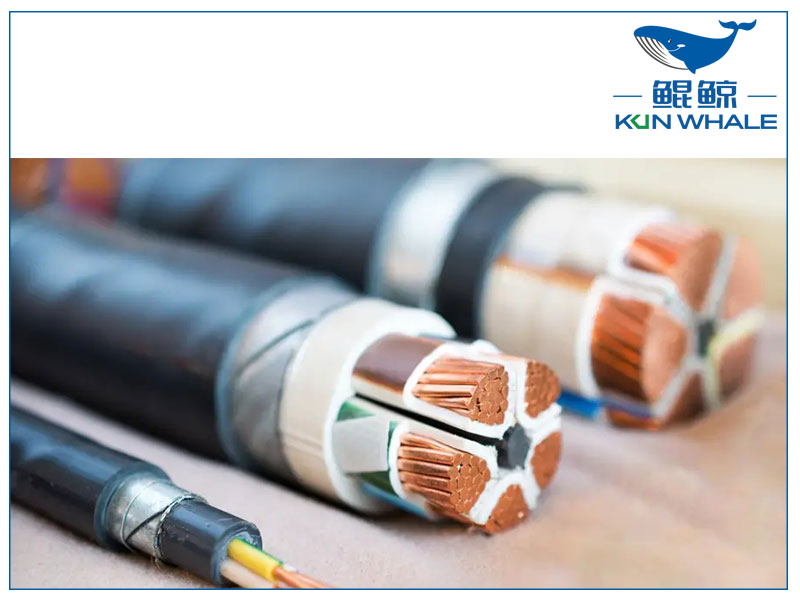

正如工程師們所知道的那樣，電纜不僅僅是連接兩個電子設備的便捷方式：它還是一個復雜的無源電路，具有自己的電阻、電容和電感?？量痰暮娇蘸教旎蜍娛聭弥械牡湫碗娎|，例如圖1所示的10G Base-T Cat 6a以太網電纜，包含多個部分。

盡管客戶可能希望使用長度不受限制的電纜，但是有兩個原因限制了實際產品的線軸長度：制造材料和實際制造限制。為了確保最佳質量的電纜，將執行多次測試以驗證電纜的有效性。

01常見的電纜制造問題

完成的電纜組件必須滿足最終應用的機械和電氣性能要求。電纜的每個部分都代表一個潛在的故障點，該故障點可能發生在其長度上的任何點。如果測試檢測到故障，則移除電纜的有缺陷部分，然后重新測試這兩個部分。復雜的電纜具有更多的潛在故障機制和更短的最大電纜長度。

如圖1所示，初級導體中的扭結或雜散導線會(huì )引起問題，例如超規格外徑（OD），電氣問題（例如高衰減或回波損耗）。穿過電線絕緣層的絞線也會(huì )導致火花測試失敗。

許多因素可能會(huì )導致主導體絕緣未通過火花測試，例如污染物（FOD）、單個主電線絕緣的處理、視設備設置、含氟聚合物的操作者和批次（批次）以及日常情況而定，它們可能會(huì )略有不同的溫度。

外部編織層屏蔽層是電纜編織層由多條小電線組成的地方，每條電線都位于單獨的細線軸或線軸上。銅絲編織屏蔽層在箔編織層（上方）之后應用。如果在編織操作過程中電線斷裂，則必須在該點將電纜切斷以更換線軸，然后再繼續編織過程。然后開始一個新的線軸。如果單個梭芯用完，這也適用。

整個護套經過100％火花測試，以尋找整個電纜護套中的小缺陷。外部編織層接地，電纜通過磁珠測試儀，該測試儀上施加了高電壓（通常為3.0 kV）。電纜護套中的任何微小針孔或缺陷都會(huì )引起火花，從而導致測試自動關閉并清除有缺陷的部分。

最終測試可確保完成的電纜符合指定的電氣性能要求。例如，CAT 6a（四對）以太網電纜必須通過6a類測試，其中包括近端串擾（NEXT）和插入損耗。如果電纜沒有通過任何要求，則將重新測試電纜以將故障隔離到電纜的特定區域。在這種情況下，該部分將被移除（切除）并重新測試電纜。整個線軸可能會(huì )被懷疑并最終被破壞。

02制造限制

除了由電纜元件本身引起的故障外，電纜制造過程的現實還導致其他問題，這些問題限制了線軸的實際長度。

其中一些包括雙絞線對，即一對雙絞線是由兩根絞合在一起的單根主線組成。兩條單線來自長度不同的兩個線軸。當一個線軸用完時，孿生操作將停止，從而導致線軸斷裂。更換空的線軸，并繼續孿生過程。這是一個持續的過程，尤其是在組合兩對或四對電纜（例如CAT 5e或CAT 6a以太網電纜）時。

內箔屏蔽層是數據電纜通常包括由鋁/聚酯薄膜或鋁/聚酰亞胺復合材料制成的內箔屏蔽層的地方。該“箔墊”的可用鏡頭有限：當箔墊用完時，停止生產操作，更換箔墊，并使用新的線軸重新開始箔過程。

03結論

盡管可能首選無限制的電纜長度，但是所有這些因素共同限制了線軸的長度，并且對所有制造商和所有多元素電纜類型都是通用的。
